Arduino UNO + LCD + Push buttons

by TobeDalin 2021. 7. 28.
반응형

Arduino UNO + LCD + Push buttons

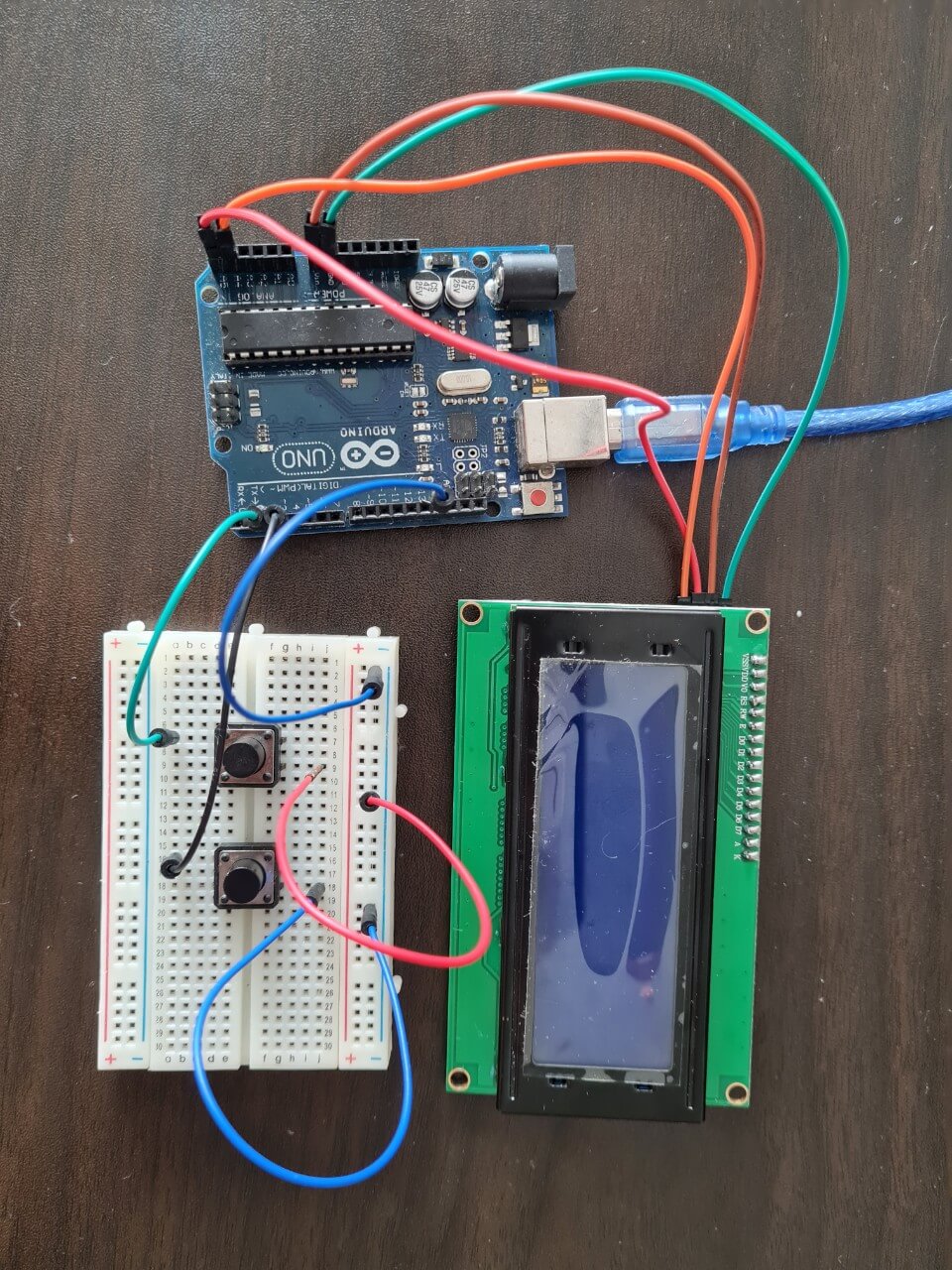

LCD와 UNO WIRE 연결

LCD GND - UNO GND

LCD VCC  - UNO 5V

LCD SDA  - UNO A5

LCD SCL   - UNO A4



























[아두이노 코드]는 위 참조 링크에서 다운 받을 수 있는 링크를 다시 소개 하고 있습니다.


//Compatible with the Arduino IDE 1.0
//Library version:1.1

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd = LiquidCrystal_I2C(0x27, 20, 4);  // set the LCD address to 0x27 for a 20 chars and 4 line display

// this constant won't change:

const int  Up_buttonPin   = 2;    // the pin that the pushbutton is attached to
const int  Down_buttonPin = 3;

// Variables will change:

int buttonPushCounter = 0;   // counter for the number of button presses
int up_buttonState = 0;         // current state of the up button
int up_lastButtonState = 0;     // previous state of the up button

int down_buttonState = 0;         // current state of the up button
int down_lastButtonState = 0;     // previous state of the up button
bool bPress = false;

void setup()
{
  Serial.begin(9600);
  Wire.begin();
  pinMode( Up_buttonPin , INPUT_PULLUP);
  pinMode( Down_buttonPin , INPUT_PULLUP);
  lcd.begin(20,4);
  lcd.init();                      // initialize the lcd
  // Print a message to the LCD.
  lcd.backlight();
 // lcd.noBacklight();
  lcd.setCursor(0,0);
  lcd.print("Please Select:");
  lcd.setCursor(2,1);
  lcd.print(buttonPushCounter);
}

void loop()
{
   checkUp();
   checkDown();

   if( bPress){
       bPress = false;
      lcd.setCursor(2,1);
      lcd.print("               ");
      lcd.setCursor(2,1);
      lcd.print(buttonPushCounter);
   }
}

void checkUp()
{
  up_buttonState = digitalRead(Up_buttonPin);
 // compare the buttonState to its previous state

  if (up_buttonState != up_lastButtonState) {

    // if the state has changed, increment the counter

    if (up_buttonState == LOW) {
        bPress = true;
      // if the current state is HIGH then the button went from off to on:

      buttonPushCounter++;

      Serial.println("on");
      Serial.print("number of button pushes: ");
      Serial.println(buttonPushCounter);
    } else {
      // if the current state is LOW then the button went from on to off:
      Serial.println("off");
    }
    // Delay a little bit to avoid bouncing
    delay(50);
  }

  // save the current state as the last state, for next time through the loop

  up_lastButtonState = up_buttonState;

}

void checkDown()
{
  down_buttonState = digitalRead(Down_buttonPin);
  // compare the buttonState to its previous state
  if (down_buttonState != down_lastButtonState) {
    // if the state has changed, increment the counter
    if (down_buttonState == LOW) {
       bPress = true;

      // if the current state is HIGH then the button went from off to on:

      buttonPushCounter--;

      Serial.println("on");
      Serial.print("number of button pushes: ");
      Serial.println(buttonPushCounter);

    } else {

      // if the current state is LOW then the button went from on to off:
      Serial.println("off");
    }

    // Delay a little bit to avoid bouncing
    delay(50);
  }

  // save the current state as the last state, for next time through the loop
  down_lastButtonState = down_buttonState;
}

https://youtu.be/uNA-NxiXDSU

그러나 BackLight high상태로 글씨가 잘 보이지 않지만 회로 연결 잘하고, 다운 받은 코드 업로드 실행하면 잘 잘동됩니다. 위 코드에서 하이라이트 한부분이 20*4 lcd 사용을 위해 조금 변경한 것 뿐입니다.

배터리를 절약하려는 경우 백라이트만 끄면 LCD 드라이버 자체에 전원이 공급된다는 점을 명심하십시오.



참고사이트 https://youtu.be/1cg9mXA2XRE
